ага , если у тебя действительно такой трансивер , как ты мне представил его схему , то это DI - 1 вариант .
Машина не плохая , есть его модернезации , но и так то же не плохо .

Для начала замерь на ГПД , это 6ж9п , по схеме лампа Л3 .
Ну не на самом аноде , а на холодной части контура что стоит в ее аноде , замерь напряжение прибором
при приеме и при передаче .
Сюда подается стабилизированное стабилитроном КС 630 напряжение .
Сколь подается не важно , 130 или 150 вольт , здесь главное что б при приеме и передаче на холодной части катушки что в аноде стоит должно быть ОДНО и то же напряжение питания . Сколь там 130 или 150 не важно , главное что б одно было напряжение .
Это главное .
И рекамендуется этот стабилитрон кс 630 заменить на газовый стабилитрон СГ-1П . Он лучше .
По нему видно , если он горит , то стабилизирует если нет , то напряжение подается на него меньше требуемого и он не чего не стабилизирует . Тем он и хорош , что сразу все видно , есть стабилизация или нет .
Вот замерь и напиши и пойдем дальше .

ясненько .
Ну здесь так .
Спаять это одно , настроить - другое .

Я вообще то настраиваю все по своему , по своей технологии , исходя из имеющихся в наличии приборов .

Во первых надо иметь так называемый Базовый приемник .

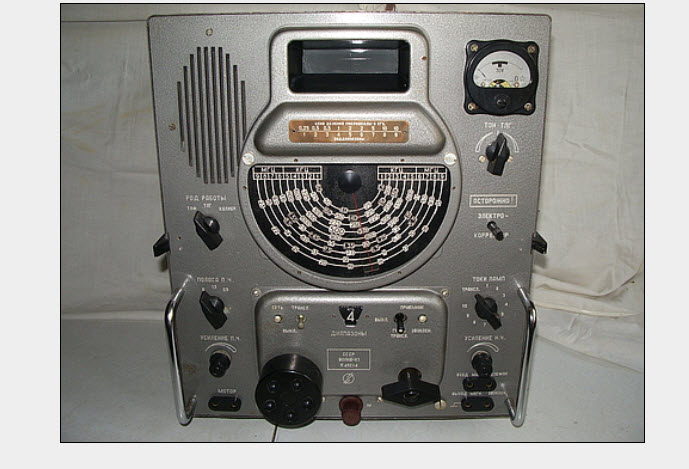

Одно время у меня был Р-250.
Прекрасная вещь . И диапазон широк , и индикатор имеет , ну и в металлическом корпусе , что позволяло строить на нем каскады вплоть до пред оканечного .
Оканечный только строил по другому , да и то сам факт попадения на частоту что требуется не плохо фиксировался индикатором , когда грубишь ручку чувствительности приемника .
Базовый приемник вещь серьезная .И подходить к нему надо серьезно и не скупиться на расходы , исходить из максимума возможных вариантов .
Сумеешь себе такой на барахолке преобрести , бери , на всю жизнь вещь .

У меня увы , в связи с моими переездами потерял я его ...
многим пришлось жертвовать ...
считай жизнь с нуля началась , совсем другая чем была ранее ...

Сейчас вот опять на носу переезд ...
Как квартиры продам , так потянуся ...
Опять придется многое , да считай все бросать ...не потянешь же в питер свои игрушки ...да и заниматься там этим будет негде ...
Здесь сейчас раздолье , там придется ужаться и жить скромнее ...

Таки дела .
Вообще , стабильность питания ГПД в трансивере вещь основная , ибо при работе на передачу оканечный каскад тянет на себя ток с блока питания , и естественно тот просаживается по напряжению .
Здесь силовой трансформатор желательно иметь на порядок мощнее чем требуется , это даст возможность долго разговаривать , он не будет греться , ну и главное меньше просаживаться будет .
Вообще , если есть возможность , то надо ставить 2 силовых транса . один канкретно на высокое питание оканечной лампы , другой питание всего остального .
Это избавит от многих проблем , таких как чирикание на частоте при передаче , плакании сигнала , когда при разговоре создается эффект плакания речи , ну и вот такой - стабильность питания слабомощных каскадов , в том числе и ГПД .

Ну и потом , писал уже тебе , посмотри конденсаторы , что стоят в цепях на ГПД , кварцевых генераторах .
А у тебя там кварцевый генератор на 500 кгц и еще один , что дает 40ку и 80 ку .
Вот здесь , что б быть уверенным и не находить себе геморой , не глядя ставь везде где можно СЛЮДЯНЫЕ конденсаторы марки КСО и обязательно группы Г .
это SSB , не АМ , тут как говорится есть свои тонкости .

По схеме на ГПД у тебя стоит реле переключающее с постоянного конденсатора на переменный , что б можно было подстраиваться на корреспондента не точно стоящего на частоте .
Это по схеме . Вот посмотри и этот постоянный конденсатор , он то же должен быть КСО и группы Г .
В крайнем случае ставят трубчатые серые конденсаторы .Но лучше слюдяные .
Вот в эту точку , к контуру , и можно припаять средний вывод на реле , что б на простом замыкании он бы подключался к постоянному конденсатору , новому что ты поставишь или средняя точка реле что уже стоит сейчас у тебя по схеме .
ну а при подачи на это реле напряжения , оно должно подключиться к подстроечному конденсатору , подстроив который ты сведешь частоты своего трансивера приема с передачей ...

Обычно так и делают .Если не помогает стабилизация питания по анодному напряжению ...

Ясненько .
Ну анод стабильный , это главное .
Обычно в этом месте собака зарыта .

Вот ...кроме как конденсаторы , больше не чего не по советую .

Сам я с этим не встречался , потому как на 160 только работал , даже 80 ку не слушал и не посещал .
Мне и того хватало .
НО , разговоры среди радиолюбителей такого рода были , и твой вопрос там подымался .

Были случаи , что не чего не помогало и приходилось как писал раньше подключать на ГПД реле и им уже переключая конденсаторы на ГПД совмещать частоты приема и передачи .
Так что успехов тебе .

Ясно .

Ты на всякий случай зарисуй на бумажке как все было спаено .
Конденсаторы ставят разного цвета потому как ТКЕ у них разный .
Есть отрицательный , а есть положительный .
Вот их и подбирают , что б частота не шла к примеру в верх или вниз при прогреве аппарата .
Возможно тот кто собирал этот трансивер при его настройке учел это .
А возможно просто поставил случайные , то что есть .

Я уже писал , при замене конденсаторов их можно заменить все сразу и не париться и по смотреть что получилось .
А можно менять их по одиночке , и так искать неисправность .
Заменил , проверил как получилось .Если попал , то оставил если нет -вернул старый .
Но проще конечно все снести и запаять новые .
