В заземленном режиме оконечник.
Коммутирую подачей возбуждения,без него никаких помех на прием нет.Использую Океан 209.
Но вот как это так заземление с нулем из розетки звонится как диод? )

Отредактировано Дмитрий Зеленковский (2023-05-13 12:23:09)

Гармошек лишних вообще нет,на всем размахе переменника задающего только одна основная гармоника.
Все сделано без удвоений и без катодника. С частоты не уплываю.
Да и пока без микрофона,но мои включения во время настройки слышали дальние...

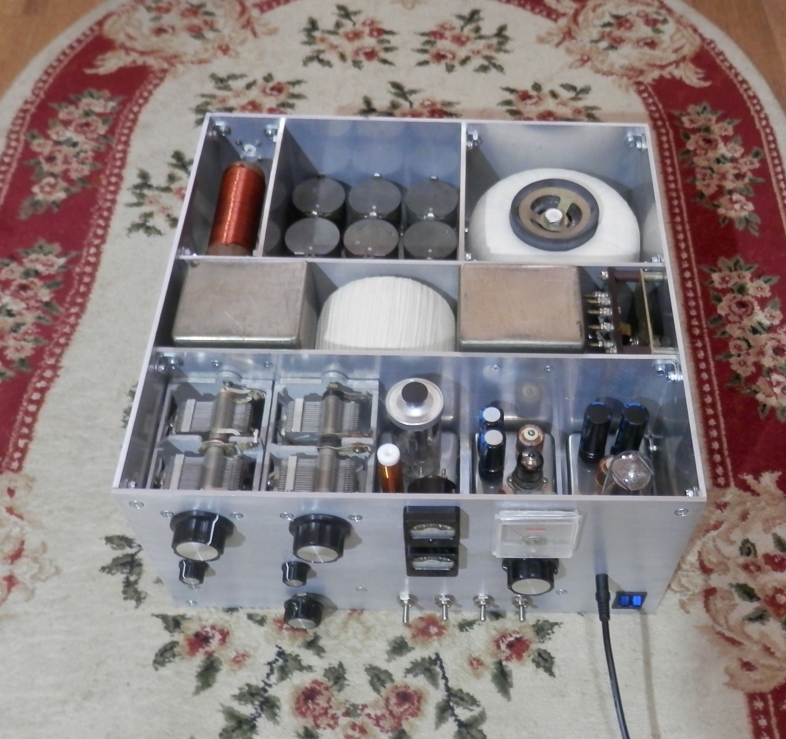

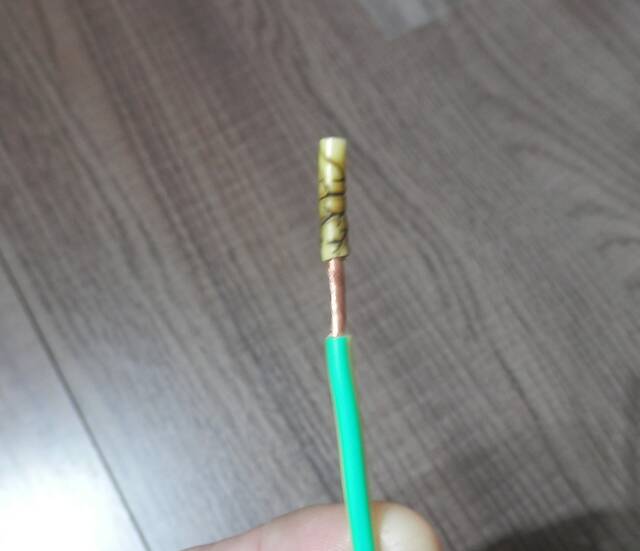

Я землю переделал,вечером проверю,может уже и не будет неока от корпуса светить,но вот что это такое что земля звонится как диод с нулем из розети?
Или не имеет значения,не забивать этим голову?

ясно.
Видишь ли , можно и не удваивать или утраивать а настроиться хрен знает на что...
У меня такие случаи были...
С задающего выходит рабочий сигнал и подаешь его  на усилительный каскад какой то...
а в нем контур стоит настроечный ...и вот этот контур строишь на частоту по неонке , она  хорошо горит , все строится , но УВЫ облом...
тебя не слышат...
И моща прет и все строится а тебя не слышат и все...
А пробежись по эфиру и найдешь свою настройку там , где даже и не предпологал...

Поэтому , надо иметь всегда под рукой ЧАСТОТОМЕР и по максимуму ЕГО показания и строить аппарат !

Если нет частотомера-подойдет радиоприемник с индикатором.ГРУБИШЬ его по максимуму , закорачивая его антенный вход накоротко на его массу ,
и по максимуму индикатора и строишь передатчик.
Садишся на частоту , строишь каскад что на гу 50 драйвер у тебя, и вот его контур и строишь по индикатору.
И не удивляйся, что неонка может у тебя светиться совсем слабо там где хорошо показывает индикатор приемника.

Ну а оканечник строишь как обычно.

Видишь ли , тут тебе надо самому сделать выбор НА КАКИЕ расстояния ты хочешь работать.
Если в пределах ближайших областей, то сильно высоко или в вертикалку ее делать не надо...
Иначе тебя просто слышать не будут... твоя волна просто будет их перескакивать и уходить на даль...
Ну а если  хочешь на тысячи километров работать, то тут конечно, чем антена вертикальнее будет, тем дальше она бить будет...
Так что выбирай сам.
Я, помнится, работал на Пиратскую антену, тут , в разделе описанную...
Так вот...она днем по местности давит буть здоров, по области и ближайшие до 1-2 тысяч км меня ДНЕМ слышали не плохо...
Ночью же меня слашали они же слабо...Зато утром, когда на Западе темнело а у нас светало, я спокойно на 2х полтиниках разговаривал аж с Украиной...
И принимали хорошо...
Так и твоя вертикалка работать будет.

Ясненько .
Транзисторная техника это ВРЕМЕННЫЙ вариант.
Его надо заменить на ЛАМПОВЫЙ радиоприемник.

Дело в том, что транзисторы ЧУТКИЕ не только к радио частотам , но еще и
к другим излучениям, что излучает передатчик.
Передатчик веть излучает не только то что ты хочешь, но и кучу всякой ХРЕНИ ...
даже не электромагнитной...вот на нее транзисторы очень чутко реагируют...

Поэтому их не желательно применять...
Купи себе что нибуть ламповое , не скупись, раз занимаешься...

Ясненько.
Ну , лично мне понравился Р 250.
Просто Р 250 , он на октальных лампах.
Машина отличная.
И прием как надо , и не убиваемый , если чего то забудешь отключить...
Комутировать его- просто антену ему на массу садишь и все.
Или просто отключаешь ему антену реле  или тумблером...
Индикатор хороший , стрелочный .
Если бы он был у тебя, ты бы махом по его индикатору и отключенной антене приемника настроил свой передатчик.
На нем есть и 3 ка и 6 ка и 14 мгц...где толкутся радиохулиганы...
А вообще , в последнем моем варианте, у меня был совмещенный приемник и передатчик , самодельные...
Но только на 3ку.
На 6 ку я использовал на прием этот р250, и этот же передатчик, что работал на 3 ке, просто вставал выше по частоте
на 3,3 мгц, а оканечный строил на 6,6 мгц. и спокойно настроившись по нулевым биениям на SSB иста на 6ке с ними разговаривал...
Даже и не замечали что я в АМ е иду ).

Гу 81. 40 ма. у ней ток ПОКОЯ . Когда подаешь на нее сигнал то ток ее возрастает до 600 и более ма.
Кратковременно можно и до ампера разогнать...но тогда лампа будет просто красная...
НО, если используешь супермодуляцию в передатчике , то можно на гу 81 выставить ток холостого хода 40-60 ма , и качать ее...
Это не полтиники , пусть даже 6 штук ).

А вообще , начни с приемника. Ищи по карману, но чтобы был в МЕТАЛЛИЧЕСКОМ корпусе и с ИНДИКАТОРОМ.

Таких много. Простейший Казахстан. Волна хороший радиоприемник, но я с ним не работал...

На маломощные лампы обычно токи покоя указываются в режимах А, Б...
На Гу 81 - 40 ма то бе режим Б...на А где то 100 ма.или даже больше...
Но я всегда эксплуатировал в жестком режиме С , когда гу 81 вообще заперта
отрицательным напряжением и открывается только при подачи на нее сигнала...
Так же , в земле...просто ее управляющую сетку от земли отрываешь и на нее подаешь минус .
Величину подбираешь, что бы и модуль не жало и моща еще была...

К стати , по твоей схеме 6п14п -задающий, гу 50-драйвер, и ГУ 81 оканечник , можно и
не в земле а с общим катодом, еще и лучше будет...

А вот когда ты свои полтиники заменишь на рагатку, сразу увидишь разницу ).

Антену приемника отключай от передатчика в режиме передачи и подключай ее в режиме приема.
Лучше это делать реле.
Реле есть, с большим зазором между контактами...

Ламповый , бытовой , можно использовать только когда у тебя все настроено в передатчике...
ОН не в металлическом корпусе, а потому пиздит как Троцкий , если его использовать для настройки передатчика...

КУПИ с Авито или еще откуда самый дешевый казахстан или ТПС и слушай...они не дорогие.
Есть еще приемник ПР-4 . Он не большой , но у него нет индикатора. У УС 9 то же нет индикатора, хотя приемник и не болой и
не плохой...
При увеличении анодного напряжения на лампе ее ток так же может возрасти .
Обьясняется это так - лампа начинает работать в ДРУГОМ режиме , потому как анодное напряжение у ней выше.
Следовательно и крутизна ее характеристики повышается, и при той же раскачке что была раньше , ток ее выростет.

А вообще , не стремись перекачивать лампу...летят помехи, она меньше служит и прочии штуки...
Просто смени ее на более мощную и все. Это проще , и послужит она тебе дольше...

На какой частоте у тебя задающий - то НЕ важно ).
Важно на каких частотах настроены ПОСЛЕДУЮЩИЕ каскады ).
Я так вообще ставлю задающий на частоту в 2-5 раз НИЖЕ чем оканечный.
И каждый каскад настроен на свою частоту.
Тогда получается минимум завязок между каскадами и передатчик работает ЧИЩЕ и лучше строится.

Я транзисторную технику в передатчиках применять не рекомендую(.
Писал уже почему. НО я за , если ты используешь транзисторы в микрофонном усилителе
Они должны быть низкочастотные , типа МП 39, МП 40, МП 41...
Саму плату микрофонного усилителя можно даже не экранировать).
В виду их низкой граничной частоты , они отлично подходят.
Намного хуже это выглядит . если используешь высокочастотные транзисторы в микрофонном усилителе...

Завязки.
Вся та хрень что у тебя идет. Всякие возбуды , нелинейщина и прочее (.
Переменка когда работаешь на даль, от которой избавить просто не возможно, пока
не станешь разносить каскады по разным частотам.

Это ...ты по меньше слушай, когда тебе говорят ).
Говорят кур доят . ты веришь этому ?
СВОЯ должна быть соображаловка ).

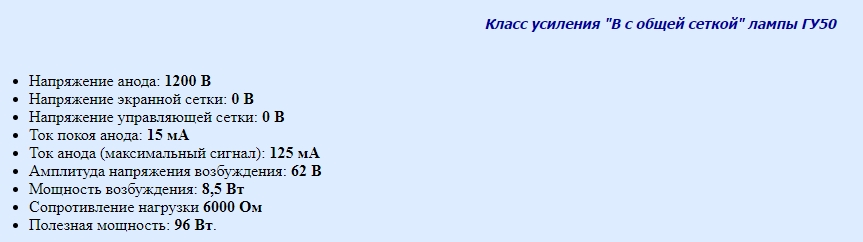

Сколько у Гу 50 рассеивается на аноде ?
40 ват вроде ? При 10 штуках рассеется 400 вт всего.

У 81 450 минимально...Обычно работаешь, лампа чуть красная...это 600 ват...

Обычная схемма на 81- это задающий на 6ж9п, промежуточный апериодический на 6п15п ,
удваитель гу 50 или 2 штуки г 807 в паралеле, и оканечный на ГУ 81М.
Модуляция на ГУ 81 на защитную сетку модулятором на 6п14п через конденсатор 2 мкф на 400 в.
а через 10 ком , пров. сопрот. подаешь минус 150вольт с переменного резистора. столько минуса ,
что б упал ее анодный ток в телеграфном режиме в 4 раза.
и вся настройка. Просто но сердито ).
А вот ПОТОМ...с выхода П контура , можно подключить еще пару таких же рагаток....в земле...

А Океан не мучай ...сожжешь нахер приемник (.

Вообще...я делал на КТ 908 ...6 штук в паралель, 60 вольт питание...остальное как обычно...
Люди не верили что это транзисторы...
К стати...нынче, этого совкового добра до хера еще и некто не покупает...
Стоят не дорого...
Я посленнюю партию брал рублей по 20 штука...
А кт 908 это та же гу 50 ). и там и там по 40 вт).
Только радиаторы им нужно мощные...
И еще ...горят они прям махом (.
Это не лампы...чуть что не так ...пиздец транзистору...

Отредактировано Петя (2023-05-15 15:13:45)

Ну и хорошо , лишь бы ты был доволен ).

Приемник себе ищи...
