Ясненько всем).
Штурману- реально мне эфир не светит не знаю сколько лет.

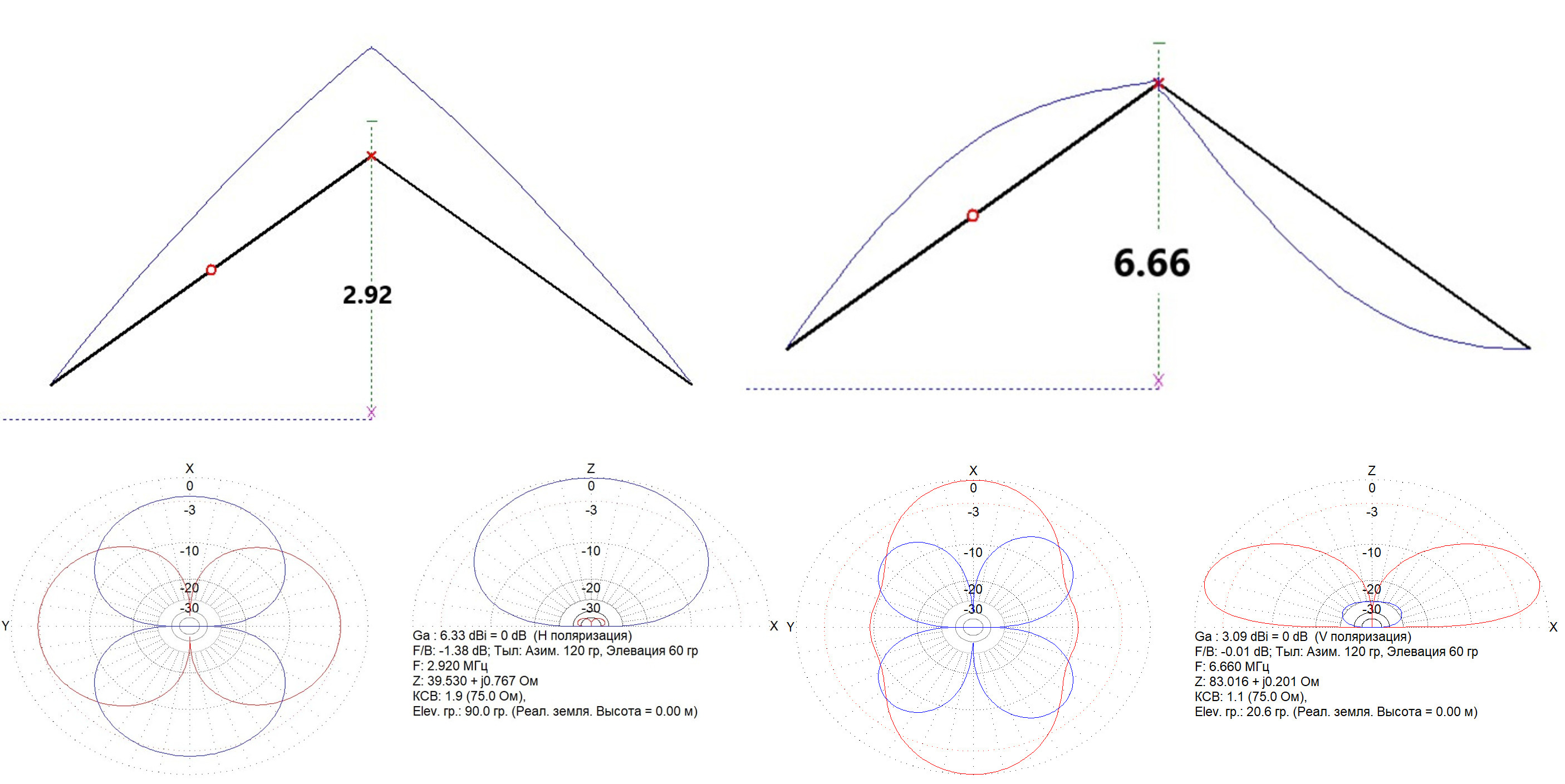

Но как антена, лично МОЕ мнение - это ИНВЕРТОР, для тех кто меня читает и разбирается еще слабо , это ДИПОЛЬ с опущенными краями , стоящий на ОДНОЙ мачте. Причем для 3 ки мачты в 12 метров куда с добром хватает для хорошей работы.

Простенько и со вкусом).

На концах Инвертора советую ВБИТЬ в землю по паре-тройке обычных ломов или толстой АРМАТУРЫ, которые сверху соединяем проволкой , лучше на сварке. И к этим ломам если подключить концы диполя, то получим ПИРАТСКУЮ АНТЕНУ.

В ЭТОМ случае имеем ввиду , что снижение , кабель , своей точкой подключения будет подключен ВЫСОКООМНО и не будет соответствовать своему паспортному значению.
НО, если снижение будет выполнено в ПОЛ длины волны +1/4 . С учетом коэффициента укорочения в кабеле, то длина его должна быть равна ПОЛ длины волны в КАБЕЛЕ для Инвертора и пол +1/4 на Пиратскую антену .Эти 1/4 можно подключать дома к кабелю снижения , смотав его в бухту и положив под стол.
Если кабель с полиэтиленовой изоляцией центральной жилы от его оплетки, этот коэффициент равен 0,66.
Т.е. длина волны в кабеле на 3 мгц равна всего 66 метров , а не как в воздухе 100 метров.

Думаю описал доходчиво).

Так вот , при таком снижении в пол длины волны +1/4 , произойдет АВТОМАТИЧЕСКАЯ согласовка высокоомного входа Пиратской Антены с кабелем через четверть волновой повышающий трансформатор.
При использовании антены как Инвертор , кабель так же будет согласовываться с антеной, уже подругому расчету , и использоваться как полуволновой повторитель).

Работаешь на Инверторе , по области и краю, вышел переключил концы Инвертора на ломы вбитые в землю и вот тебе уже дальнобойная антена).
Концы инвертора можно конечно подключать и отключать через РЕЛЕ , поставив их по концам Диполя...но только тут РЕЛЕ нужны особенные , с большим зазором между контактами.
Их можно выполнить самодельно, удлинив притягивающуюся планку на реле и заменив пружины на контактах...
Я переделывал реле типа МКУ 48.
И это ...провод идущий к реле на концах Инвертора  желательно ЗАКОПАТЬ в землю...а то идет на него с антены сильная наводка и могут быть ложные срабатывания...

Отредактировано Петя (2020-05-07 13:34:00)

Мы о разном говорим).

Я описал НЕ двухдиапазонную антену , а антену Инвертор и Пиратскую на 3ку.
Это ДВА типа антен причем обе на 3ку).

К примеру соревнуетесь в эфире кого лучше слышно.
Если тебя на Инверторе слышат слабо, переключаешь и вот ты уже на Пиратской антене, и тебя слышат совсем по другому ).

Или на оборот.По области и краю хорошо давит Инвертор, Пиратскую же слышат плохо...

А на один кабель на 3 ку и 6 ку я то же подключал. Нормально работало.

Всем привет и с наступающим,с лицензией и без!!!))) Так уж получилось,что при установке антенн,у меня получалась длинна фидера 25...30 метров, поэтому чтобы не заморачиваться применял повторитель по кабелю- это 33...31 метр,в зависимости от участка диапазона .А что скажут уважаемые мэтры по  укороченному вертикали в 0,1 по высоте,и с емкостными нагрузками,максимум 3 шт. На верху,их длина.высота естественно 10 м, диаметр трубы 100 мм.что по программе кажет? Какая согласуйка и т д! Я пока сижу на смартфоне, поэтому не могу программу скачать,ни порисовать- только писать! Выложил фото с севера,но где-то в профиле висят- тоже вытащить не могу!!!

Пошел гулять с собакой  12 ночи уже,доколебался патруль из 3 ментов в намордниках! Чуть не впаяли штраф, третий раз уже!!! Чтобы им всегда пусто было,фашистам!!!! Такое желание- гранату им кинуть,чтобы на куски мразей!!! Знают кому служат, ничего человеческого нет в этих скотах- каждую ментовскую мразь просто руками душить хочется, чтобы глаза из орбит вылазили!!!! Столько говна для населения своей страны делают! Это ведь чьи-то соседи,родня,друзья.... Неужели у них всё это есть до сих пор!? Понятно что свой долг за 30 серебряников тащат,а как перед людьми жить?? Со школьной скамьи этих тварей презираю,и не зря,! Потому что в основном туда идут все обиженные жизнью,которых все чморили,а теперь они отыгрываются под прикрытием закона на людях, подчёркивая свою никчемную значимость в накозаемость обществу .это моя личная точка зрения,никому не навязомая!!!

Отредактировано Kapitan (2020-05-06 21:21:54)

Привет всем).
Поддерживаю Капитан насчет ментов, ныне палицаев...
Они и раньше не в почете были , а ныне вообще...

Интересно, где ты проживаешь, если тебя так палицаи достали ? ).
Какой уж раз от тебя слышу , что они тебя пресуют...

У нас с этим тишина...Я правда гулять с собакой так поздно не хожу , я в 10 уже сплю, мне в 5 подыматься надо.
Иду с собакой , потом ее купаю, убираюсь сам за собой и вот уже пол седьмого за замеры по теме.

Мне даже час иной раз спать днем приходится, потому как рано встаю и большие физические нагрузки имею...
С этими замерами 3-4 часа , сейчас уже 3 , потому как Проход спал, как белка в колесе мечусь с пробниками по индикаторам без остановки...
Записей савсем стало мало , а обьем отрабатывать надо, что б ПОТОМ на графике все хорошо было видно что и как...

Насчет противовесов...из своей практики...берешь пару противовесов и превращаешь их в ДИПОЛЬ. Их подстраиваешь до требуемой величины и кабель сних отключаешь и подключаешь к следующей паре противовесов.
так же подстраиваешь их и потом их концы в кучу и на оплетку кабеля.
Остается подстроить лишь вертикал.
Его строишь -удлиняя, укорачивая и антена готова ).

Я так делал.

Ясно).
Не доверяю я этой мани...
она все в идеале расчитывает, который от реальности весьма далек...

Чего собачку на аватор себе не прилепишь?
Твоя ?

У меня скочь терьер. Дочка оставила).
Оставила всю свою скатину нам а сама в Дубай укатила).

Но и там умудрилась осабачиться , да ладно бы маленькая была , так завела большую породистую хаски.

В детстве все мечтала СЛОНА завести ...выросла ... слон не получился, завела хаски).

Ясно штурман...
держал кошек, но не тут, а когда жил в своем доме...
Тут нет.
Не люблю их. Больно своевольные, лазят и спят где попало, волосы от них по всей квартире...
Мне больше собаки нравятся. они послушнее.я даже своего выдресировал, хотя говорят такое не возможно -
я его по спине хлопаю и он ложится сам на бок, это когда я его мою а потом вытираю...

На бок мол собаки не ложатся, дочка мне говорила...а мой ложится).

ну да ладно об этом...

Не , ну тебе нравится заниматься этим моделировщиком, занимайся кто против...а мне смысла нет...

Да,кстати,хоть и не по теме,но тоже есть чем похвастаться- система перехода с помощью гибкого резинокордогово перехода с двигателя на систему Грохота просева фракции путем лепестков из транспортной резины. Жаль не запатентовал,!)) Впервые это внедрил на сортировочном заводе по гравию лет 15 назад, сейчас постепенно выходят почти так же,но не по тем вибрационным показателям. Кто с механикой немного знаком- поймет! Сейчас таких заводов почти не осталось,да и добывают почти всегда открытым способом и без промыва и отсева - дешёвую фракцию для стройки и дорог отвалов.нарушая во многом нормотивы по строительным смесям и тд. Дальше наверное поняли,где живём,и где качество строительства фундаментов и облицовки наших современных домов( на сколько лет,не сыпет)  много сказать по этой теме можно- пишите если что!!!что то в бетон из антенн перешли  уже - на другом сайте забанили бы уже давно! Разговорился ёпт!)))

Почему только приёмник? Хотя бы СиБишку бери, сейчас проходы бывают уже...
Антенну ставь на земснаряд! В добрый путь!

Отредактировано RW4HFN (2020-05-09 22:39:29)
