Да у меня стоит мили амперметр на 500 Хотел выставить фото не получается. Дросель намотал 4 секции по 210 витков
Антены.
Сообщений 421 страница 440 из 969
Поделиться4222020-03-04 16:28:00
Спасибо Петр. За советы. Приятно иметь дело с профессилоналом
Поделиться4232020-03-04 16:50:44
Модуляция у меня на 807 буфер. Но думаю лучше сделать на оконечный каскад гу 50
Поделиться4242020-03-05 11:55:18
Если уж делать на полтинники , то переводи их на схему с общим катодом и делай анодно экранную модуляцию.
Здесь КПД считай 1 или 100%. Если же на сетку какую , то увы всего 30%.
Вот сейчас у тебя усиление модулированных колебаний , те же 30%.
остальное лампа в тепло передает.
А анодно экранная не сложна. тот модулятор , что у тебя есть , там выходной замени.
Поставь небольшой силовой трансформатор.
Там где вторичная - то один конец на анод а на другой питание подаешь.
Там где 220в , сеть , там берешь отвод на 110в, вывод такой есть, вот на его и подаешь минус, какой подберешь опытно.
А другие концы транса на управляющие сетки полтиников , что будут стоять в твоем модуляторе, что бы модулировать другие полтиники.
Это так сказать усилитель мощности твоего модулятора ).
И еще , трансформаторы что применяешь в модуляторе надо их пластины стыковать как это сделано в выходных трансформаторах.
Т.е. Ш образные все вместе , а пластины - сами вместе .И стягивать их какой нибуть стяжкой.
Между этими пластинами должен быть зазор 2-3 листа обычной бумаги от тетрадки.
Тогда хорошо покатит).
Анодно экранная это вещь).
И сигнал и звук , все путем...
Поделиться4252020-03-05 13:54:54
Привет Петр! Спасибо. Я думал об этом, но модулировать 4 полтинника на выходи анодно экранной модуляцией нужно такую же мощность самого модулятора ведь так? А у меня модулятор на 6п3с собран. Если можно скинь эту схему. У меня есть У100 ламповый усилитель. Что то сделаю.
Поделиться4262020-03-05 16:22:08
Если твой модулятор на 6п3с, то его хватит что бы раскачать усилитель мощности для модулятора на ГУ 50.
Схему я тебе не сброшу , ее надо рисовать, загонять в комп ...проблематично это.
Но подобное я делал уже , тогда у меня стояли лампы Г 807 , на усилителе мощности , которые в свою очередь качали ГУ 80 .
Модулятор этот модулировал ГУ 81 куда с добром ).
Вот подобное и тебе по желаю.
Схема эта есть тут на сайте.
По ищу и воткну сюда ее.
Отредактировано Петя (2020-03-05 16:26:29)
Поделиться4272020-03-05 16:31:40
Или вот тут , тут показана как включена рагатка в модуляторе.
Тут , к стати , в оканечном стояла рагатка , которая работала на Американку.
Видишь, контур с отводом показан...на оканечном...и еще переменник там стоит.
К стати обычный 2х секационный переренник (большой) на 510 пф., от приемников типа Балтика..
Трансформатор на рагатку.
Отредактировано Петя (2020-03-05 16:39:27)
Поделиться4282020-03-06 08:03:07
Приветствую Петр! Ага понял хорошая схема. надо собирать ее и пробовать. Я знаю что получится. Скажите Петр, модуляция должна идти только на оконечный каскад? Или можно делать и на буферный каскад?. Мне вот это интересно. По трансформатору понял. А какой он мощности должен быть? И если мотать его 1:1 ?
Поделиться4292020-03-06 10:16:00
У меня эти схемы работали).
Модуляцию если сделаешь на буфер , то линейник будет работать в режиме усиление модулированных колебаний.
А это 30% всего полезной мощности , остальное все в ТЕПЛО уйдет.
Анодно экранная близка к 100%. Поэтому ее делать выгодно.
А если ее применяешь , то зачем еще и буфер модулировать ?
Больше 100% веть нет не чего).
А обмотки да , 1 к 1 мотай не ошибешься. Оно там САМО установится как надо).
Мощность транса ориентируйся на мощность своих ламп.
Если полтиники рассеивают на аноде по 40 вт, и их 2 штуки , то получим 80вт.
Вот и бери железо близкое по размеру.
И потом , лучше взять чуть побольше , потому как я из своего опыта скажу , у меня стояла рагатка
ГУ 80 , она рассеивает мощу на аноде 450 вт.
А выходной трансформатор , тот , что показан на рисунке , составной по 180вт каждого железа , 2 набора итого 360 вт ,
Да еще часть плоских пластин были сняты , не использовались , мощность его еще уменьшилась , стала менее 360вт.
Так вот , при работе он так РАЗГОВАРИВАЛ , ну прям как динамик .
Даже громкость на модуляторе нельзя было полную дать , потому как фонил на микрофон...
Я уж его и подушками обкладывал, что б не фонил...
Таки дела...
Там на трансе 2 катушки. на одной что на модуляторные лампы , а на другой что на оканечный каскад обмотки...
Сильно много витков там не надо , главное ХОРОШУЮ изоляцию между обмотками применить...что б их не пробило.
И конденсатор паралельно обмоткам поставь. хороший , высоковольтный ...ОН тебе частоты под карректирует.
Ставь тысячи на 4-5 и слушай.Если бубнить будет то по меньше .И так подберешь желаемый тембр.
Менее 1000 ставить нельзя. Это минимальный блокировочный , что б обмотки не пробивало.
Без него более высокие частоты будут в модуле, но вот обмотки в трансформаторе запросто пробить может...
Поделиться4302020-03-24 21:01:09

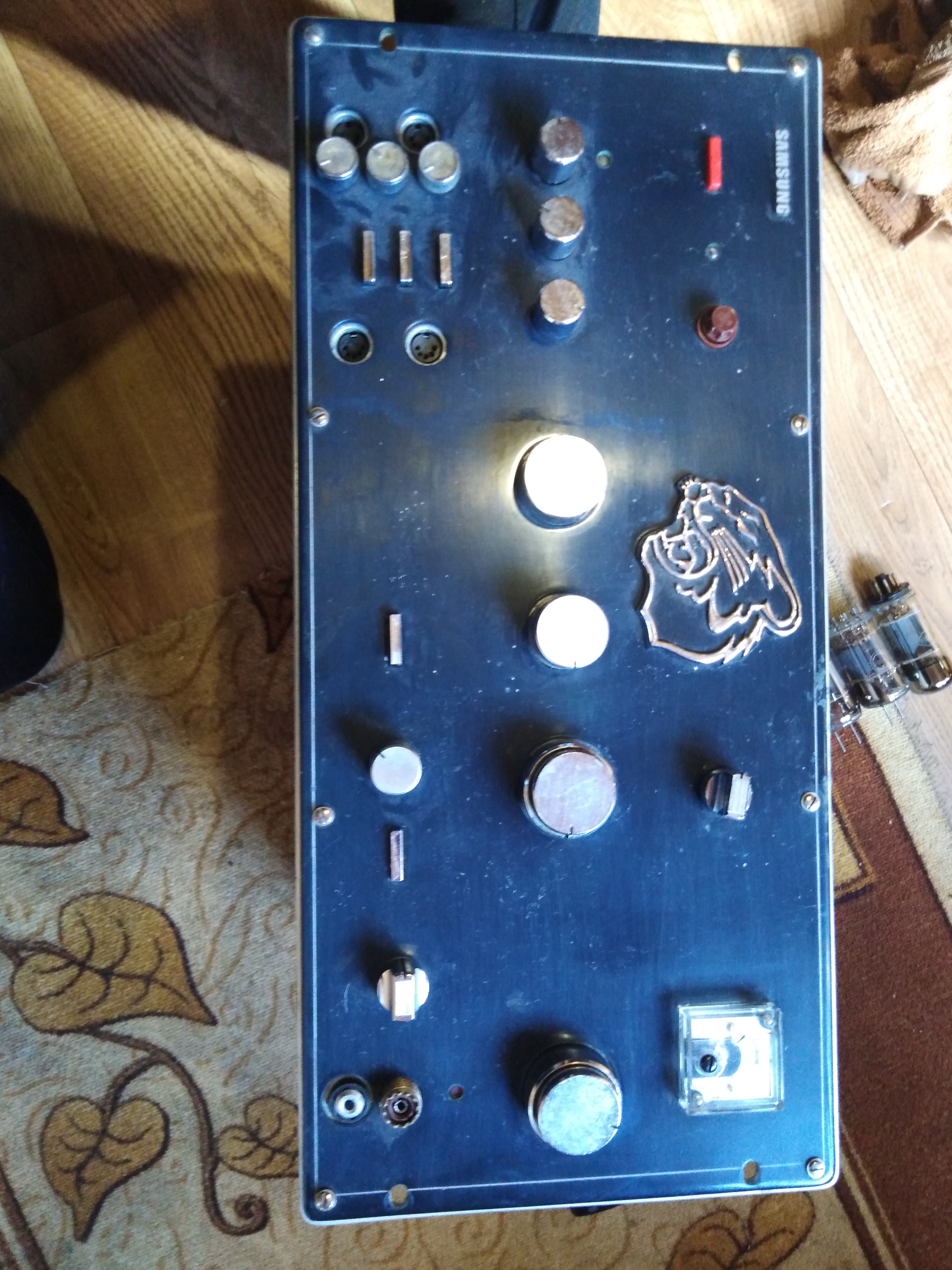

Всем Привет!Отдал мне сосед на днях Ишим 003,думаю дай ка послушаю мож кто на 160 или на тройке кто есть.Точно есть шумят потихой.Решил вспомнить старое,с армии пришёл в 2005 году всю аппаратуру продал да раздал по знакомым с кем начинал этим заниматься,другие взгляды после армии были.Теперь мне 35 двое детей и.т.п.)))Вобщем старые знакомые всё тоже отдали да продали,вышел на одного мужика с соседнего посёлка знать его не знал раньше а он меня помнит по эфиру.Говорит есть у меня передатчик на 3х ГУ 50 за три т.р.отдам оказывается эта шарманка была нашего общего знакомого Лабиринт позывной,звали Олег,в 2006 по моему он умер,хороший дядька был,этот аппарат он сделал для себя и работал на нём,говорят Гримел ЗБС.Сам я уже практически всё забыл,вот фотки ща выставить попробую.Меня все отговаривают,типа нахрен тебе это старьё,трансивер бери,сейчас все на них работают,но мне как то лучше старое вспомнить. ]http://forumupload.ru/uploads/0014/e6/76/61/t55207.jpg[/img][/url]
Отредактировано Сергей 64 (2020-03-24 21:03:37)
Поделиться4312020-03-24 21:06:19

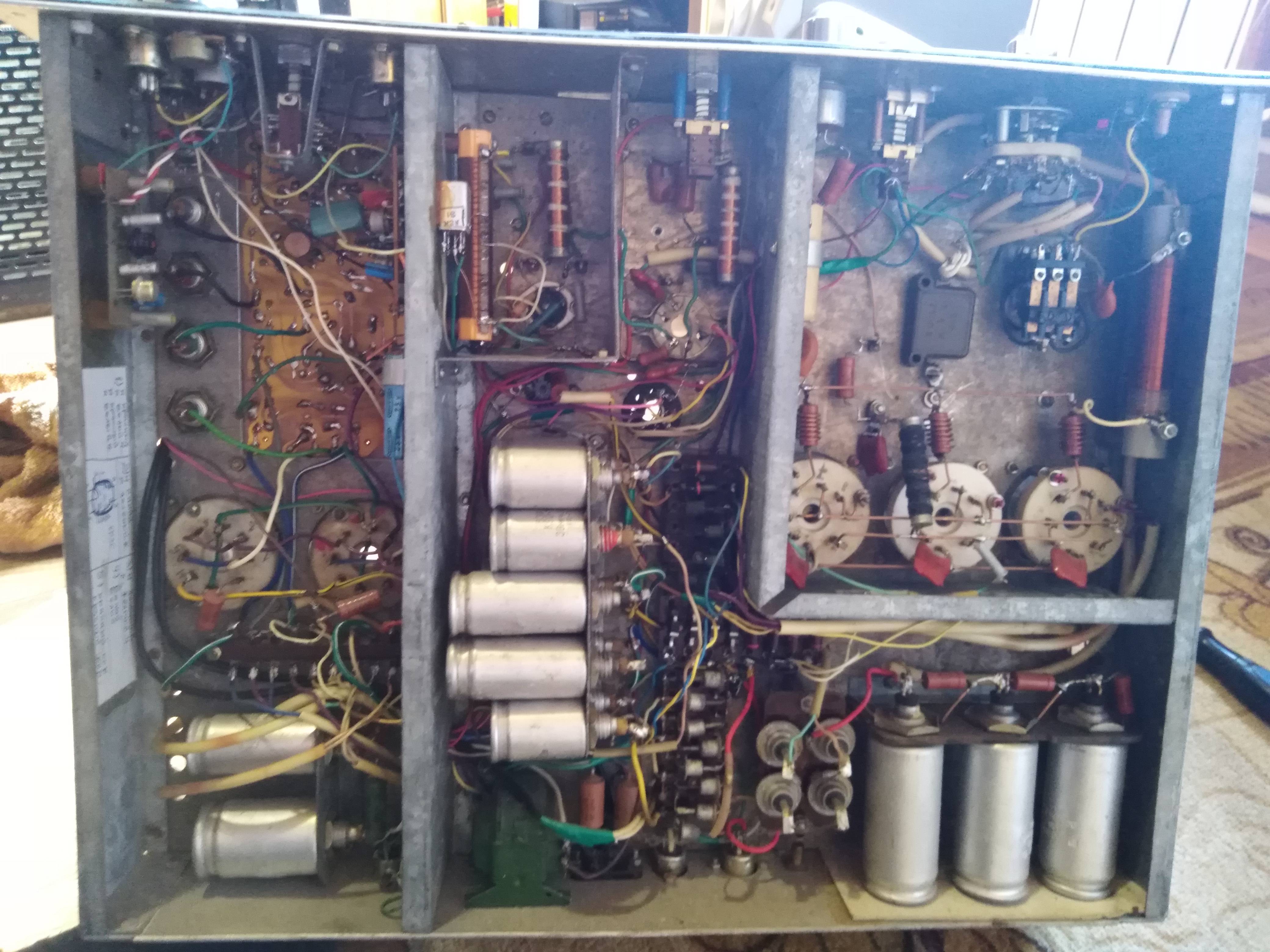

Вот фотки вроде загрузились.Подскажите хоть что да как.
Поделиться4322020-03-25 11:51:49
Ну , что да как , это тебе Сереж разбираться).

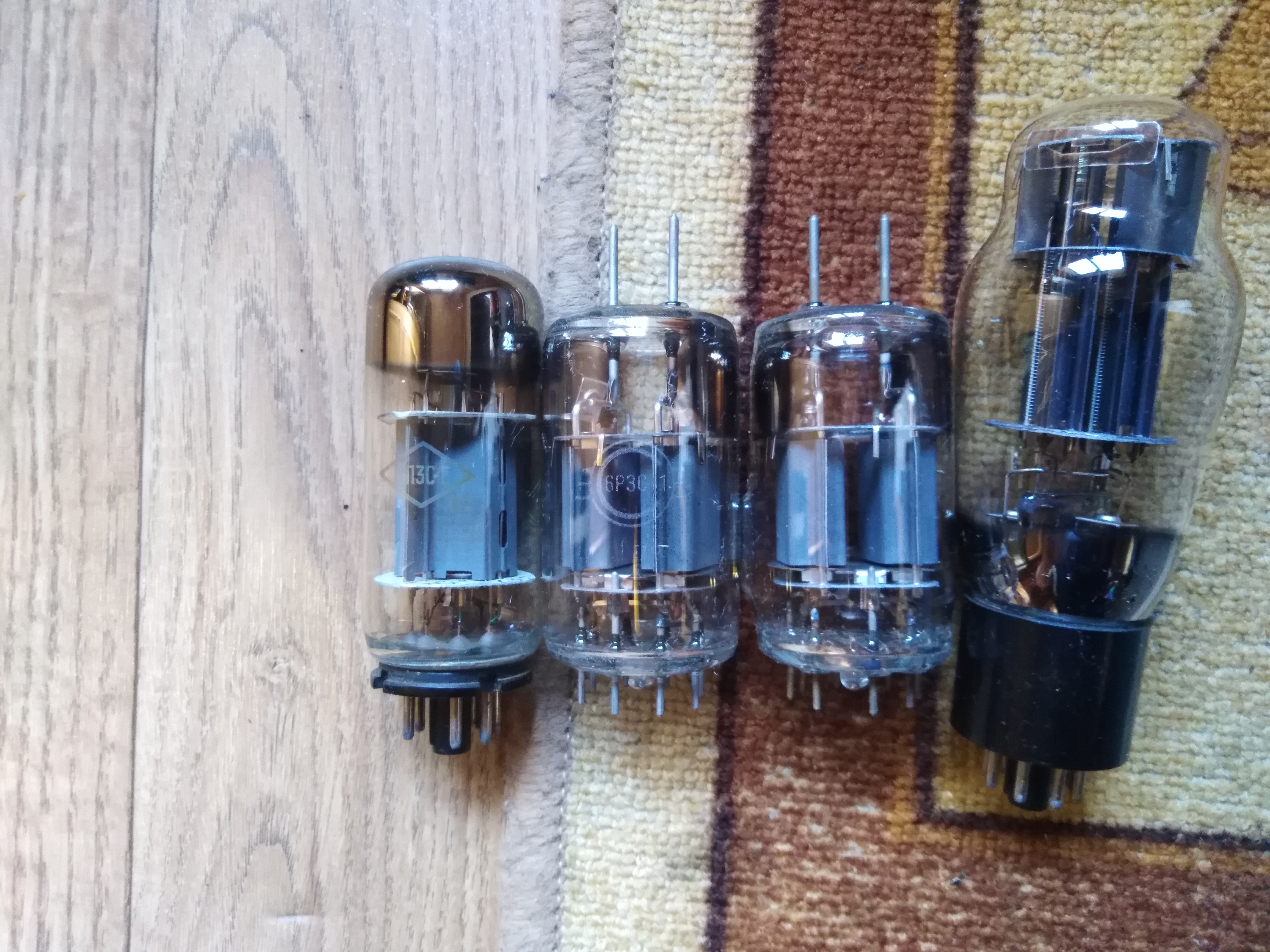

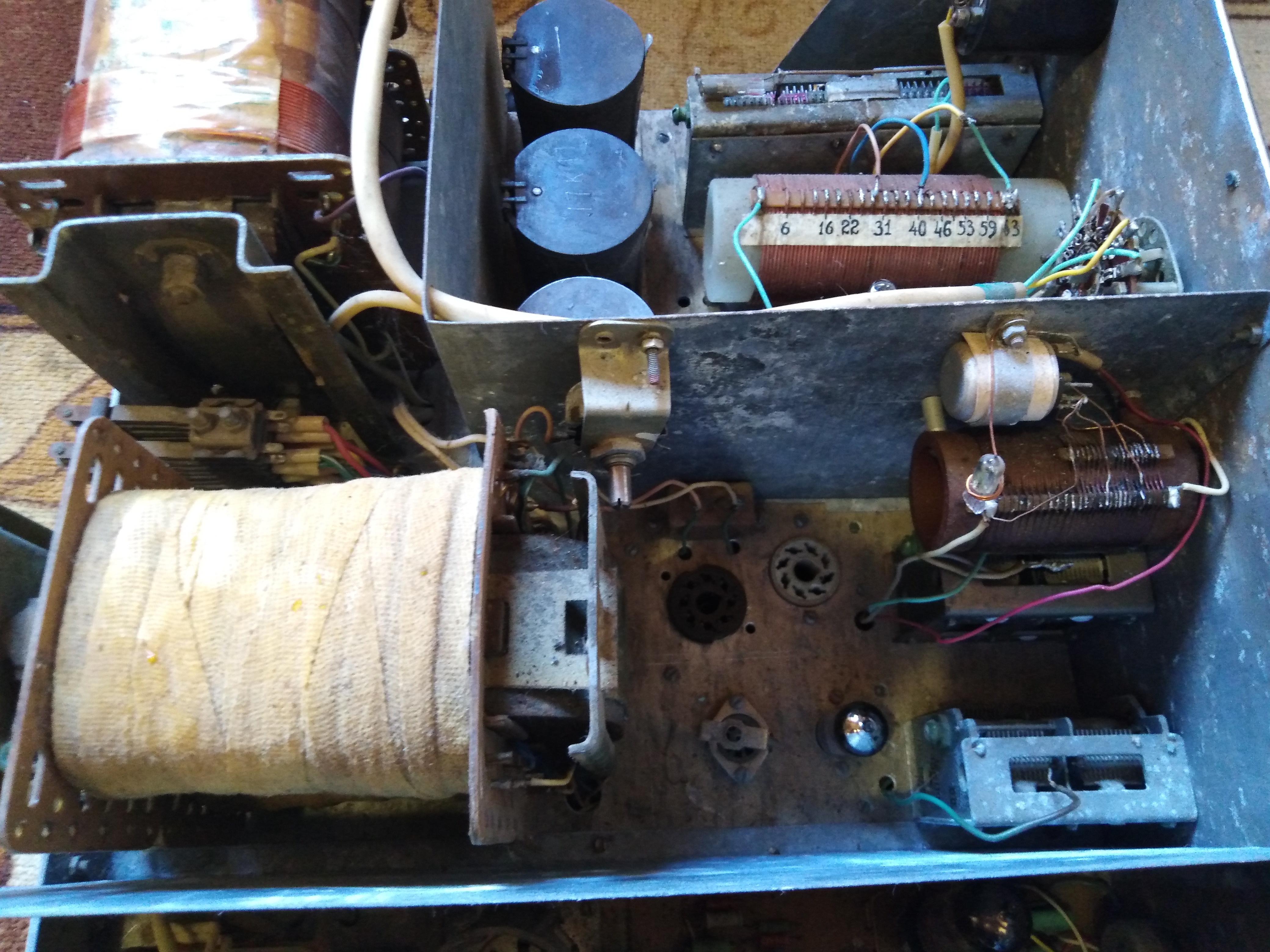

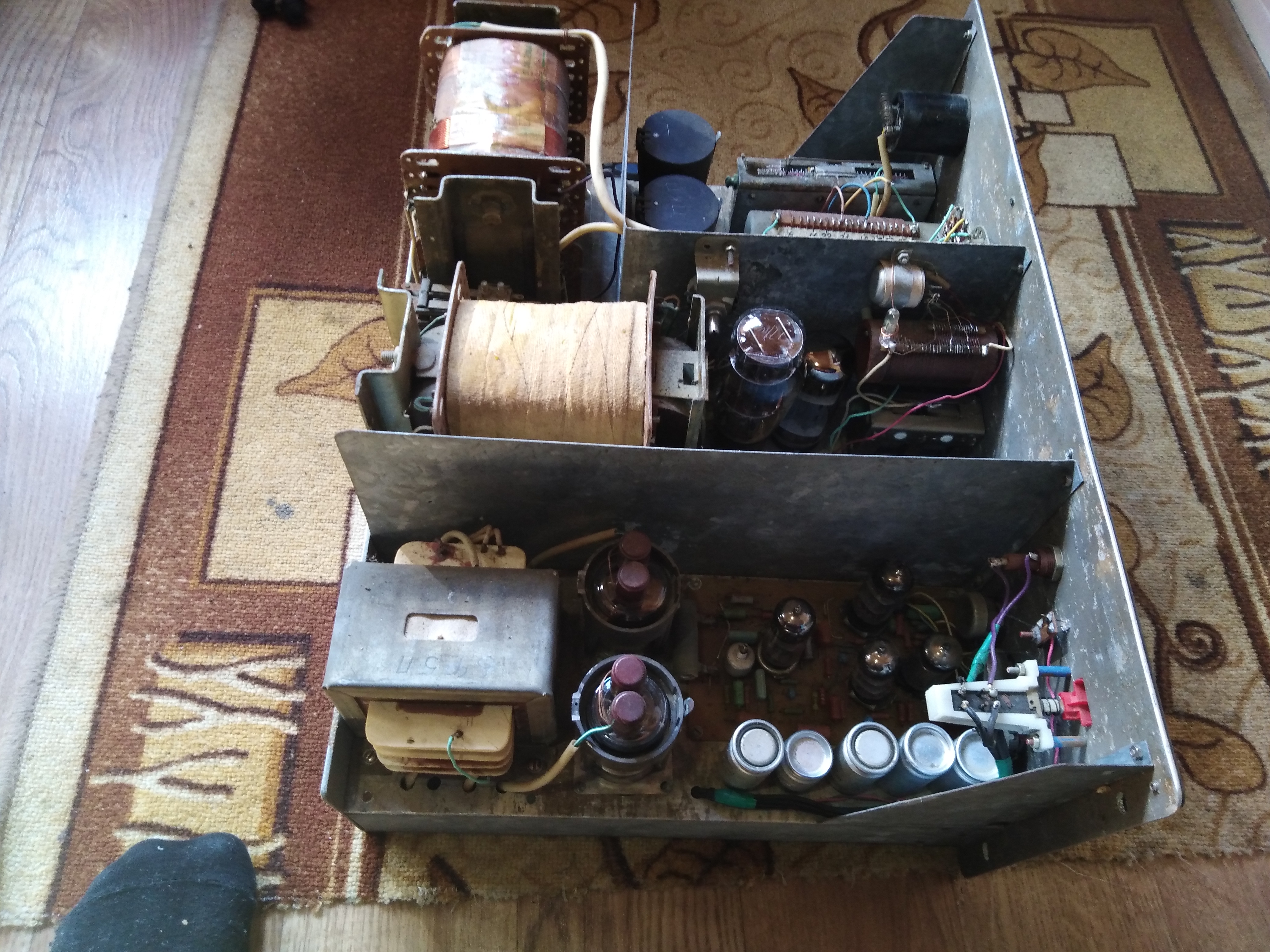

Вижу двухтактный модулятор на 6р3с, задающий на пальчиковой лампе , какая то лампа стоит типа кенотрона...только зачем она тут не понятно...
может напутали и не ту поставили. может стабилитрон тут стоял...
Ну и оканечный на 3х гу 50.
Анодно экранная на ГУ 50 дело не хилое ).
Насколько долго его транса хватит , что б не грелся, затруднительно...может пол часа ..не более...
У меня и по более трансы грелись, не хватало на вечер по алекать...
А вообще , бери ручку , лист бумаги и погнал.
Отдельно цоколевки ламп нарисуй , что бы по проводам припаянным к ножкам панельки потом по цоколевке посмотреть куда идут те провода в лампе.
Схему восстановишь , выложишь тут, посмотри , что за зверя ты приобрел за 3 тысячи...
Трансивер конечно за 3 тысячи не купишь, он стоит на много дороже, а такая вот шармань запросто).
Поделиться4332020-03-28 16:12:42
Чего то заскучали....
Отредактировано Петя (2020-03-28 16:44:20)
Поделиться4342020-03-29 10:08:23
Пётр Спасибо!Сейчас пока некогда,надо ещё с антенной разобраться и определится куда,на 3 или 160.Мне кажется на 160 и нет никого.
Поделиться4352020-03-29 10:58:03
В АМ на 160 точно нет не кого).
ТАМ АМ не котируется.
Законики давно перешли на SSB.
Да и передатчики они(законики) уже лет с 30 как не строят , работают на трансиверах.
Причем ныне в основном на зарубежных.
Самоделки там не в почете.
Естественно 3 ка , нет альтернатив.
Ну может еще 6,66 там то же в АМ считай нет не кого , все на SSB с верхней боковой работают ,
но если грамотно настроиться по второму гетеродину на оператора , то можно с ним поговорить и в АМе ).
Я в свое время так и делал.
И на 3ке и на 6,66 работал.
Антену использовал два инвертора , развернутые под 90 градусов на 3 ку и на 6,66.
Посаженные на один кабель.
Неплохо получалось).
Поделиться4362020-04-01 10:51:47

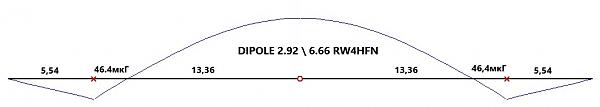

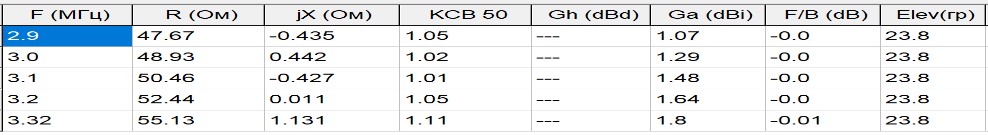

Антенны на 2,92\6,66, 6,66\10,46, 2,9-3,8 и другие.
https://forum.qrz.ru/375-avtorskie-ante … ost1677956
https://forum.qrz.ru/375-avtorskie-ante … ost1678734
Отредактировано RW4HFN (2020-04-12 23:14:59)
Поделиться4372020-04-01 11:19:40
подобный треугольник я еще применял в 1980г, правда выполнен он был в виде ромба а не треугольника.
мы тогда еще работали за шкалой приемника на СВ.
Но смысл тот же.
Запитывал его с угла кабелем 75 ом .
пол длины волны.
Строил и работал не плохо , хотя значительно уступал "Пиратской антене" при работе на даль...
Та долбит очень далеко, имеет мертвые зоны считай до Урала ...ну прям как на УКВ...
И очень сильно направленная на даль...
Эта конечно не то...и хоть и рамка , но все равно существенные отличия...
Неплохо работает по области , саседним регионам... но на сверх даль уступает ...
Поделиться4382020-04-01 17:35:35
хорошо , убедительно).
Вопрос в другом - САМ все ЭТО проверял на практике ?
Сравнивал РЕАЛЬНО во время связей что лучше ?
Ну а теоретизировать и фантазировать все мы мастера.
Вот это , что спросил и опиши подробнее , естественно с привязкой к 3 мгц. ному диапазону .
Интересно послушать.
Поделиться4392020-04-02 09:21:47

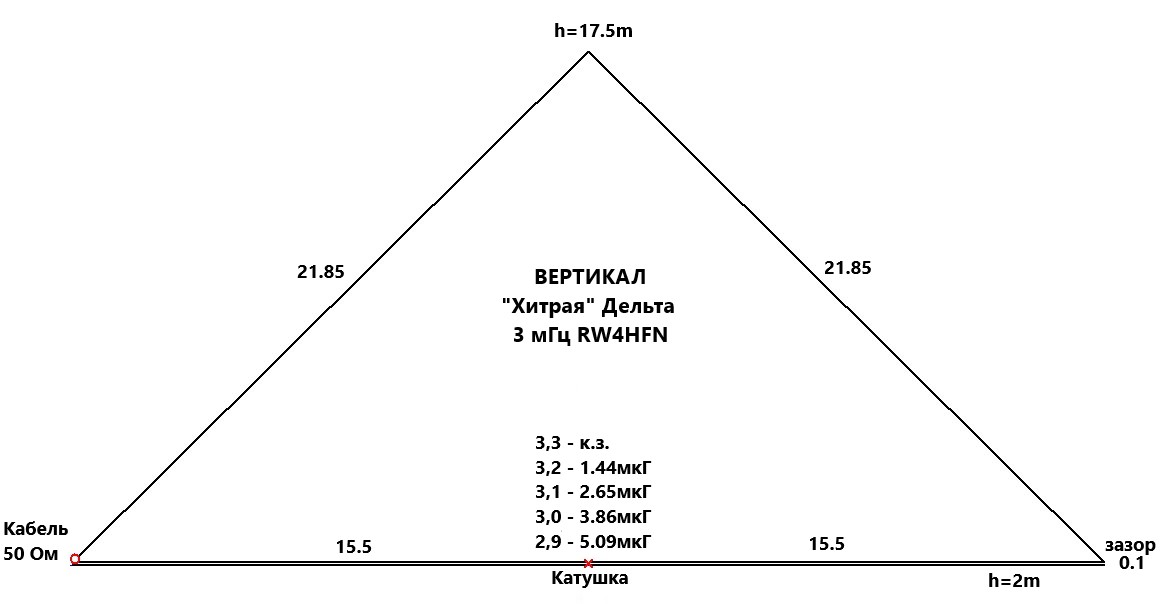

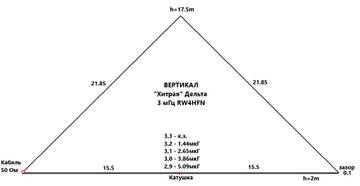

"Хитрый" вертикальный треугольник на 3 мГц. Катушка без каркаса, 5-12 витков на черенке лопаты. )
Отредактировано RW4HFN (2020-04-11 20:18:05)
Поделиться4402020-04-02 11:46:09
Ясно.
Теоретик значит).
Ну ну ).
ЭТОТ форум - СВОБОДНАЯ зона.
ЗДЕСЬ тебя не кто не забанит и не кто не потрет твои посты , кроме самого тебя ).
Имеешь право выложить ВСЕ что считаешь выложить нужным.
И даже не обязательно по теме , открывай свою ветку и выкладывай.
Успехов и удачи в изысканиях.
